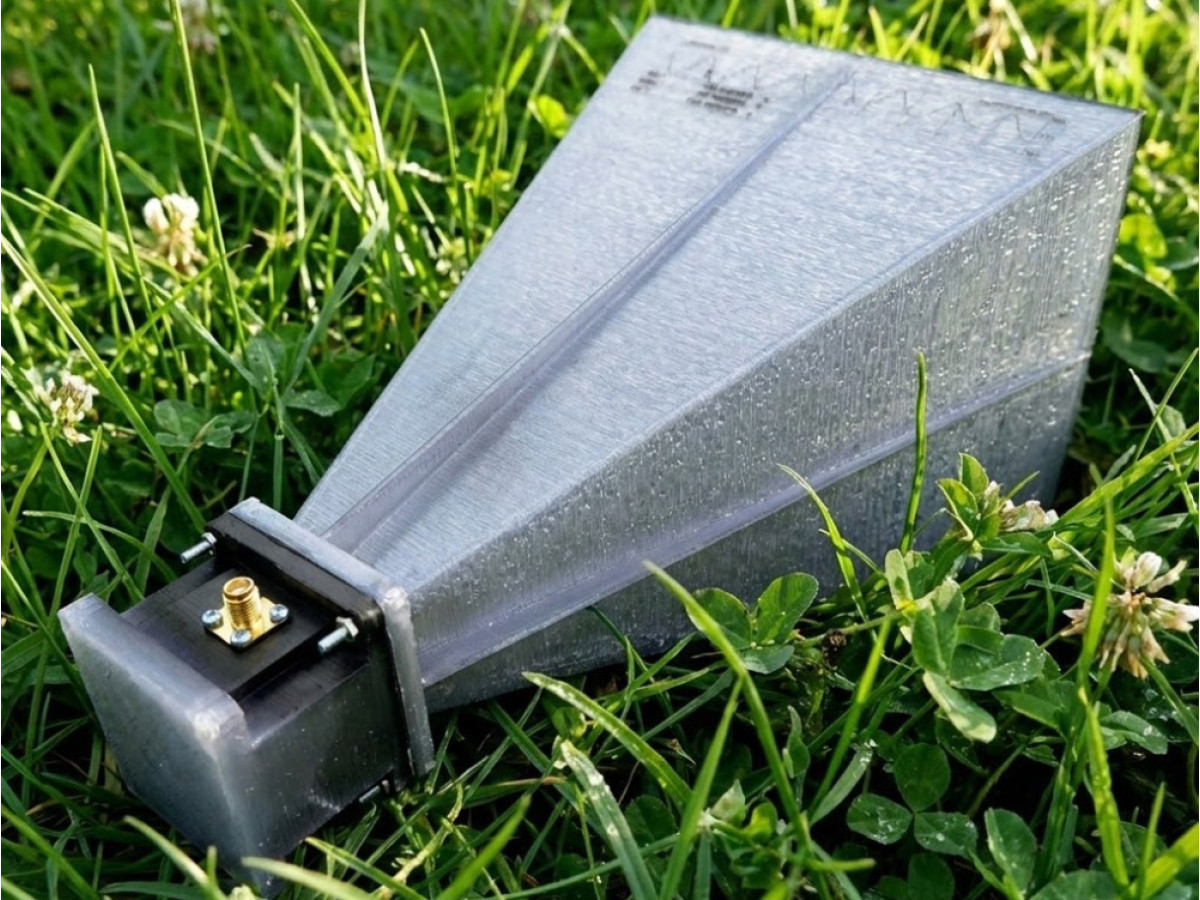

Як працюють рупорні антени?

Рупорні антени є найбільш важливою складовою мікрохвильових систем зв’язку, радіолокації та РЕБ. Завдяки продуманій конструкції, вони можуть забезпечити високе підсилення. Також їх характеризують низькі втрати і стабільна спрямованість сигналу.

Їх форма сприяє ефективному випромінювання електромагнітних хвиль в необхідному напрямку. Тому це незамінний пристрій в професійних системах, які мають широкий діапазон частот (від сотень МГц до десятків ГГц).

Що таке рупорні антени та які їх особливості

Рупорна антена є типовим варіантом мікрохвильової антени. У неї розширений рупор або «горловина», яка приєднується до поверхні хвилеводу. Завдяки цьому можна плавніше узгодити хвильовий опір системи і забезпечити ефективніше випромінювання. При цьому втрати будуть мінімальними. Частіше за все використовують цю антени в місцях, де необхідна незмінна поляризація, низький КСВ і точна спрямованість.

Конструкція та ключові ролі

Головні елементи антени — хвилевід, рупор та апертура. Подача мікрохвильового сигналу відбувається від хвилевода, розширення потоку хвиль — від рупора, формування початкової пелюстки випромінювання — від апертури. Розмір та тип рупора впливають на робочий діапазон пристрою, посилення і спрямованість.

Принцип роботи для ефективного випромінювання

Коли хвилевод розширюється, то зменшується відбиття сигналу, а перехід у відкритий простір відбувається плавно. Так вдається мати чистішу діаграму випромінювання, а підсилення в конкретному діапазоні частот буде стабільним.

Рупорна антена: принцип роботи

Робота рупора відбувається подібно до просторового трансформатора, який проводить формування спрямованого електромагнітного потоку. Після проходження сигналу через хвилевід і потрапляння його в розширення, розподілення хвилі по апертурі відбувається рівномірно. Зменшуються втрати і підвищується ефективність передачі.

Як форма рупора формує спрямований сигнал

Стандартна антена рупорна може бути експоненційною, конічною чи пірамідальною. Всі ці варіанти форми впливають на спрямованість. Найкраще узгодження можуть надати експоненційні рупори, а для прямокутної форми хвилеводів підходять пірамідальні.

Основні типи рупорних антен та їх відмінності

Серед основних типів рупорних антен є:

Пірамідальні

універсальний варіант, що працює у ширшому діапазоні частот.

Конічні

для створення симетричної діаграми. Варіант для круглої поляризації.

Експоненційні

для забезпечення мінімальних втрат і низького КСВ.

Рупори з фланцем або ротом збільшеної площі

для вищого посилення і кращої спрямованості.

Переваги та сфери використання рупорних антен

В рупорних антенах поєднується висока ефективність, проста конструкція та великі варіанти налаштування. Завдяки цьому їх використовують у професійних системах зв’язку. З ними проводять тестування. Вони ефективні в мікрохвильових лабораторіях, а інколи у промислових сенсорах.

Головні переваги: високе підсилення та широка смуга частот

Рупор здатний забезпечити постійне підсилення у цілому діапазоні. Завдяки йому забезпечується широка робоча смуга частот, низькі втрати і максимальний КСВ. Також це відмінна спрямованість та рівномірна пелюстка сигналу.

Специфіка застосування у різних напрямках

Використання рупорних антен відбуваєть у РЛС, супутниковому зв’язку, РЕБ-комплексах, лабораторних вимірювальних системах, а також у промислових бездротових рішеннях. Так як у них проста конструкція і вони надійні, то це еталон антен на тестових стендах.

Такі антени є перевіреним рішення для тих, кому важливий постійний сигнал, високе підсилення і широкий робочий діапазон. Це оптимальне рішення для точної спрямованості і мінімальний втрат.

Якщо ви хочете купити якісну рупорну антену, то це інвестиція в стабільність власної системи зв’язку чи вимірювань. Купуйте обладнання лише у перевіреного виробника. Звертайте увагу на технічні характеристики. Тоді пристрій буде відповідати вашим цілям.
