Пігтейли це: стабільний відеосигнал без перешкод

Хоча пігтейли є маленькими елементами, але без них неможливий стабільний відеосигнал вашого дрона. Це короткі кабелі, які мають роз’єми для з’єднання VTX та  антени. Якість виробів впливає на рівень перешкод. Якщо обрати пошкоджений варіант, то втрачається сигнал під час польоту та надійність дрону.

Оптоволоконні та коаксіальні пігтейли

У цих виробів подібна роль, але їх технологія, місце використання та властивості - різні.

Оптоволоконні пігтейли sc або патч корди представляють собою відрізки оптичного кабелю волокна. На одному кінці вони мають вже встановлений коннектор. Їх використовують у дронах з управлінням на оптоволокні. Оптоволоконний пігтейл після обрізки та встановлення коннектора проходить процедуру полірування. Їх переваги в наступному:

• низька втрата сигналу;
• захищені від електромагнітних перешкод;
• можна надсилати дані на велику відстань.

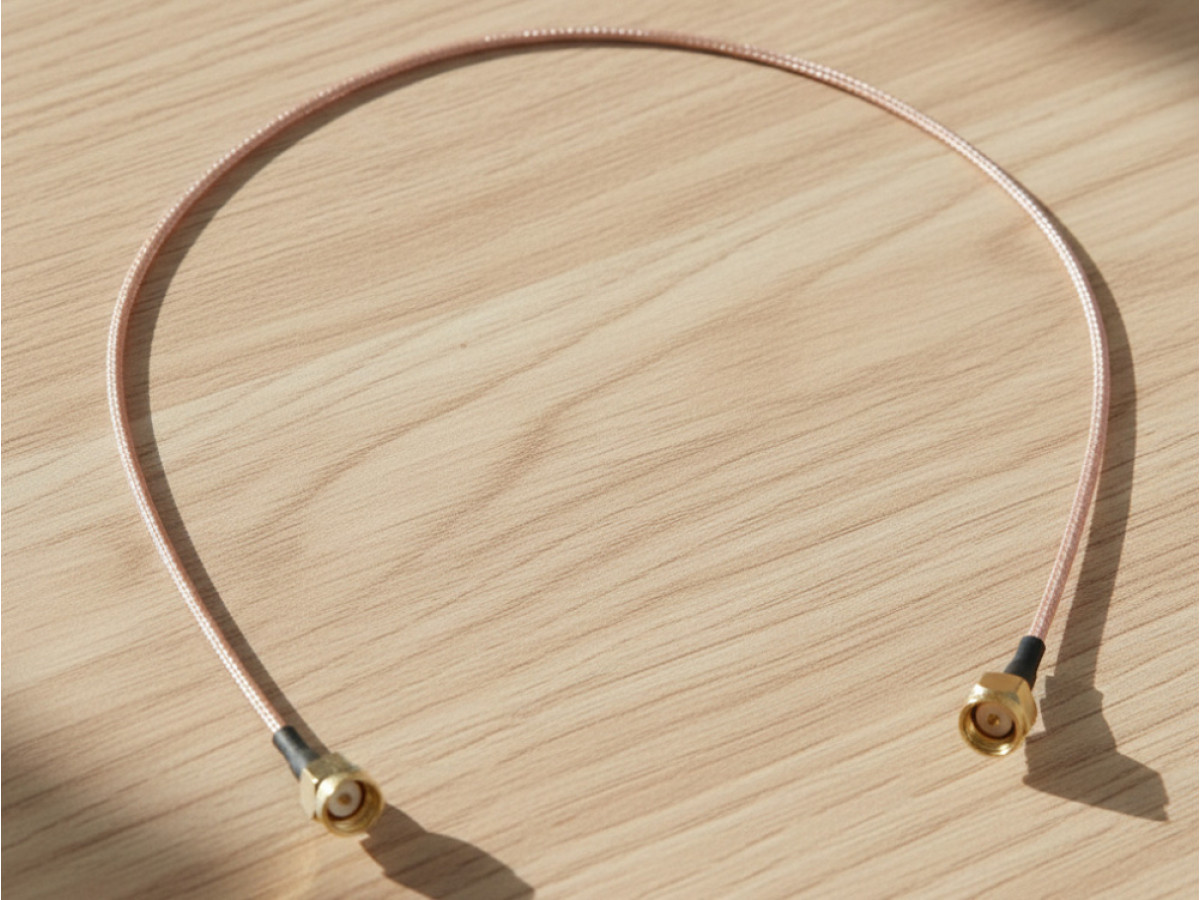

Коаксіальні пігтейли є відрізками коаксіального кабелю, які з’єднують передавачі, антени та інше обладнання. Їх найчастіше використовують саме у FPV-дронах. Мають роз’єми SMA, MMCX, LC та ін. Їх відрізняє простий монтаж та заміна, компактні розміри та гнучкість, а також стабільність на короткій відстані у високочастотному діапазоні мережі.

Конектори SMA та RP-SMA: у чому відмінність

Конектори SMA та RP-SMA мають подібний зовнішній вигляд, але кардинально відрізняються конструкцією центрального контакту. Вкрай важливо не плутати їх, оскільки вони механічно несумісні.

Класичний SMA має на штекері виступаючу голку (центральний пін), а розетка, відповідно, має отвір для неї.

RP-SMA має зворотну конструкцію: його штекермає отвір у центрі, а розетка має голку.

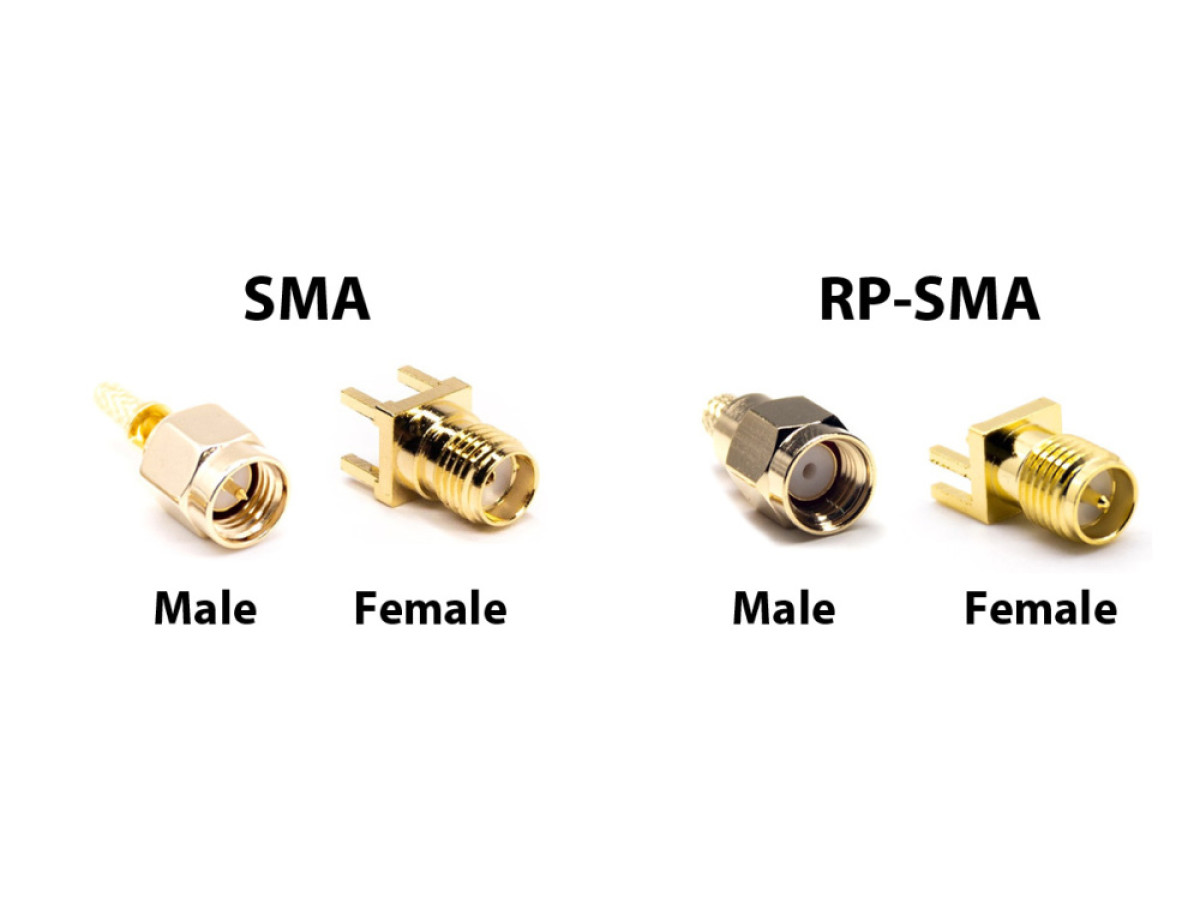

Ось проста таблиця для візуального запам'ятовування:

Тому завжди ретельно звіряйте тип роз’єму, що знаходиться в передавачі та на антені, перед покупкою.

Як обрати правильний пігтейл для дрона?

При виборі пігтейла перевірте чотири ключові параметри:

• ✅ Тип роз'єму: Переконайтеся, що конектори (MMCX, U.FL, SMA/RP-SMA) точно відповідають вашому VTX та антені.
• ✅ Довжина: Обирайте мінімально достатню довжину. Занадто короткий кабель створює напругу в роз'ємах, занадто довгий – призводить до втрати сигналу.
• ✅ Якість кабелю: Шукайте гнучку оплетку та надійну ізоляцію, яка витримає вібрації та монтаж.
• ✅ Частотний діапазон: Пігтейл має бути розрахований на вашу робочу частоту.

Типи конекторів для плати VTX

Серед поширених конекторів, що використовуються для підключення пігтейла до плати VTX, є наступні:

U.FL (або IPX)

Дуже компактний та легкий варіант, ідеальний для мікровідеопередавачів. Його головний недолік – швидко зношується, якщо його часто від’єднувати.

MMCX

Більший за розміром та значно міцніший, ніж U.FL. Забезпечує надійне з’єднання "із щелчком" та витримує багаторазові перепідключення.

SMA / RP-SMA (пряме підключення)

Класичний різьбовий роз’єм. Дуже надійний, але має найбільшу вагу та розмір. Іноді використовується для прямого монтажу на плату VTX.

Довжина та діаметр кабелю

Від довжини та діаметру кабеля залежить якість сигналу та зручний монтаж виробу. Короткий кабель призводить до меньших втрат сигналу. Для дронів обирають саме мінімальну довжину, яка була б достатньою для простого підключення антени. При цьому не має бути зайвих петель та натягу. Черед надмірну довжину сигнал може згаснути.

Діаметр впливає на гнучкість виробу, а також захист від втрат. Для мікродронів підходять більш легкі і компактні кабелі, які є досить тонкими. А для кращою провідності та стабільності сигналу використовують товсті кабелі, наприклад, RG402 або RG316.

Коли потрібен SMA подовжувач?

SMA подовжувач необхідний, коли складно підключити антену до VTX напряму через маленький простір. Також він знадобиться, якщо компоненти розташовані нестандартно або потрібне встановлення антени зовні рами, щоб покращити сигнал. Завдяки подовжувачу вдається так розміщувати антену, щоб не було перешкод від рами, моторів чи батареї. Це дозволяє мінімізувати ризик пошкодження роз’єму на платі, якщо відбувається постійне підключення чи відключення.

Окрім цього, пігтейли SMA потрібні і для підключення приймаючих чи передаючих антен на наземних станціях та ретрансляторах. Це стосується випадків, коли антена має роз’єм безпосередньо на корпусі, і неможливо з’єднати «роз’єм до роз’єму» через брак місця.

У таких ситуаціях використовують пігтейли довжиною від 10 до 100 см, щоб винести антену вбік від приймаючого чи передаючого модуля. Це забезпечує правильне розташування обладнання та стабільний сигнал.

До антен, яким обов’язково потрібні пігтейли для роботи, належать:

• Рупорні антени
• Батвінги
• Патч антени

Правильний монтаж та догляд

Щоб пігтейл служив довго та надійно, дотримуйтесь простих правил монтажу та догляду.

Не економте на важливому

Від пігтейлів залежить те, чи буде відеосигнал стабільний, а політ - надійним. Тому варто купувати якісні кабелі у перевірених магазинах, наприклад, в нашому. Тут ви знайдете варіанти, що мають правильні роз’єми та надійні матеріали виробництва. Професійні комплектуючі сприяють максимальному результату від роботи дрону.
