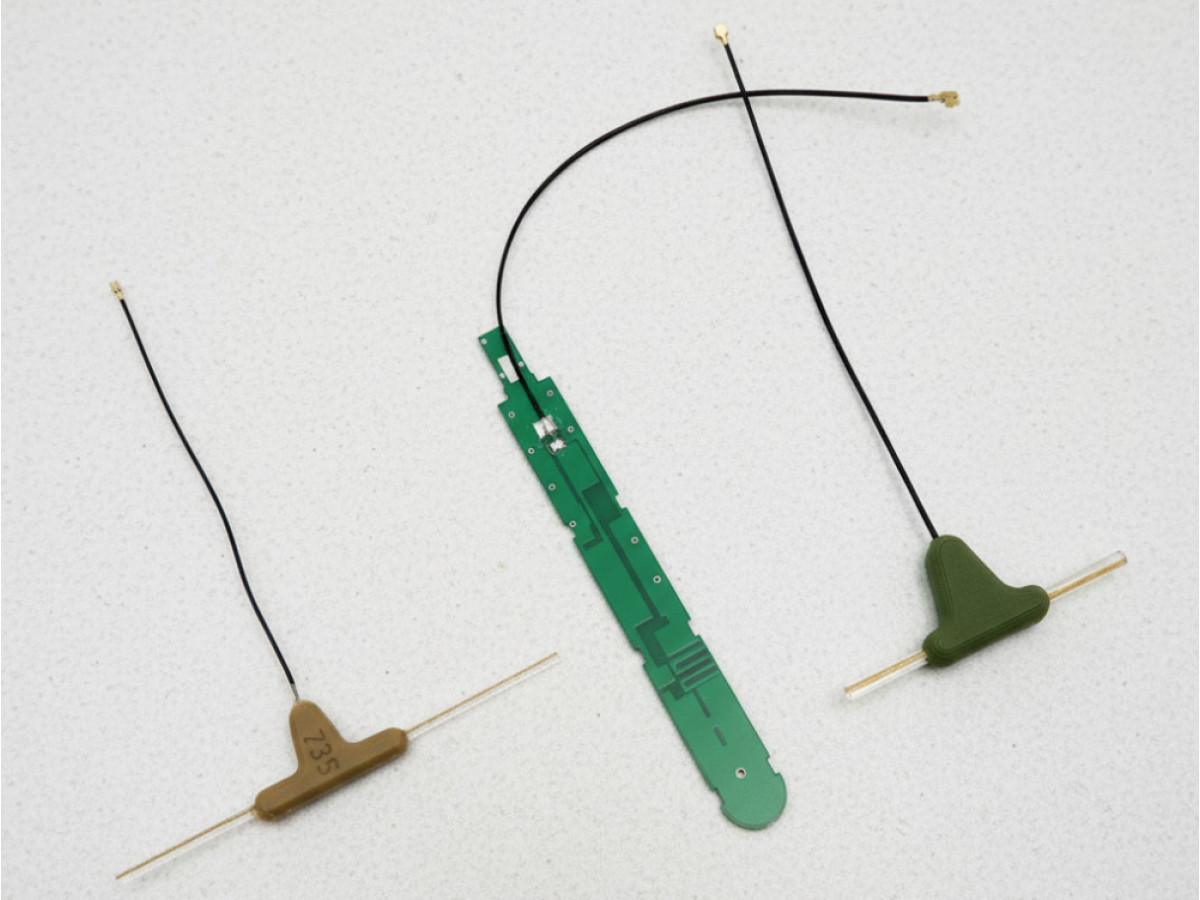

Що таке дипольна антена (диполь) та як вона працює

Диполь це проста радіочастотна антена. Дипольна антена (або просто диполь) є дуже поширеним типом антен. Її використовують, щоб приймати та передавати радіосигнали. В її склад входить 2 однакових провідника, які знаходяться на однаковій відстані відносно точки підключення проводу живлення. Ось принцип роботи виробу: коли на провідники діє змінний електричний струм, то створюється змінне електромагнітне поле. Воно буде поширюватися у просторі як радіохвилі. А коли відбувається прийом, то все працює навпаки: електромагнітні хвилі викликають у провідниках струм, який потім передається на приймач.

Вібратор Герца: дипольні антени та стабільний радіозв’язок

Вібратор Герца - це класична будова найпростішої дипольної антени. Він став фундаментом, на якому розвиваються сучасні системи бездротового зв’язку. Ця модель досить проста, ефективна та надійна. Вона сприяє стабільній передачі та прийому сигналу, який розповсюджується на різних частотах. Використовуються дипольні антени на основі вібратора Герца у радіосистемах - і у побутових, і в професійних. Вони потрібні скрізь, де цінується надійний та якісний радіозв’язок.

Хто такий Герц і навіщо нам його відкриття сьогодні. Генріх Герц є німецьким фізиком. Ще у 1886-1889 роках за допомогою експериментів він виявив існування електромагнітних хвиль. Завдяки його дослідам почала розвиватися радіотехніка, телебачення та сучасні бездротові технології. Роботи фізика дозволили нам мати радіозв’язок. В результаті його досліджень почали розвиватися мобільні мережі та Wi-Fi. На основі доведених Герцом принципів, були створені дипольні антени для стабільної передачі сигналу. Навіть вимірювання частоти відбувається в такій одиниці, як герци (Гц). Генріх, насправді, зробив багато для сучасності.

Основи конструкції: диполь Герца

Диполь Герца має дуже просту конструкцію - 2 металеві провідники (плечі антени) однакової довжини, розташовуються в одній лінії та розділяються маленьким проміжком у центрі. Цей розрив потім отримує від генератора високочастотний струм або ж у розрив відбувається підключення від передавача коаксіального кабелю.

Вібратор Герца має довжину, яка рівна, частіше за все, половині довжини робочої хвилі (λ/2). Через це він також має назву півхвильовий диполь.

Як працює диполь простими словами

У конструкції дипольної антени знаходиться 2 металевих стрижня або проводи, які підключені до передавача чи приймача. Коли через обладнання проходить змінний струм, то відбувається рух електронів вперед та назад. Так з’являються електромагнітні хвилі, що розповсюджуються у просторі та несуть сигнал. Дипольна антена найкраще працює на резонансній частоті, коли її довжина дорівнює половині довжини хвилі.

Fpv антена, яка працює на прийом сигналу, має іншу схему роботи. Хвилі з ефіру будуть “змушувати” коливатися електрони у обладнанні. В результаті цих коливань створюється електричний сигнал, обробкою якого займається приймач. Поляризація антени визначає напрям коливань електромагнітного поля.

Простий приклад допоможе це зрозуміти. Якщо кинути камінь у воду, то від нього почнуть йти круги на поверхні. Диполь можна порівняти з цим каменем. Вода - це “невидиме поле”, що знаходиться навколо нас, а кола від кинутого каменя - це радіохвилі. Діаграма спрямованості відображає, у яких напрямках сигнал випромінюється найсильніше та де його інтенсивність знижується.

Діаграма спрямованості диполя та її значення

Діаграма спрямованості є у вигляді “бублика” навколо виробу. Той сигнал, який найбільше випромінюється у площині, знаходиться перпендикулярно до осі конструкції. Його майже немає вздовж самої антени. Тому диполь буде добре працювати, коли необхідне рівномірне покриття території навколо нього. Але він є слабким у напрямку “вздовж провідників”.

Види та модифікації дипольних антен

Дипольні антени - популярні та прості у використанні. Їх універсальність дозволяє застосовувати пристрої у побуті та професійних видах зв’язку. Різні вимоги та направленість сигналу впливають на вибір типу диполя. Також цей вибір залежить від умов користування та необхідної частоти сигналу. Важливим параметром диполя є коефіієнт корисної дії.

Лінійний диполь

Лінійний диполь Герца є класичною конструкцією. В його складі знаходяться 2 симетричних провідника. Завдяки цьому пристрою формується спрямоване випромінювання. Прийом та передача сигналу будуть стабільними у конкретному напрямку. Подібні антени часто застосовуються у телебаченні та радіозв’язку. Коефіцієнт підсилення визначає, наскільки ефективно антена підсилює сигнал у певному напрямку.

Кругова поляризація

Ці вироби мають відмінність від попередніх. Диполь з круговою поляризацією відрізняється хвилями, що будуть обертатися за або проти годинникової стрілки. Так вдається забезпечити стабільний сигнал, навіть коли умови складні, наприклад, при повороті чи нахилі антени приймача. Такі диполі використовують для наступних видів зв’язку: супутниковий та мобільний. Потужність передавача впливає на дальність роботи диполя.

Модифікації та укорочення диполя. В залежності від власних потреб, є можливість зміни диполя. При цьому його головний принцип роботи буде зберігатися. Ось, які модифікації можуть бути:

Укорочені диполі

- використання у випадку надто довгої антени. Щоб компенсувати зменшення довжини, додаються конденсатори індуктивності для збереження потрібного резонансу.

Складені диполі

- 2 паралельні провідники, що з’єднуються на кінцях. Завдяки цьому смуга пропускання стає ширшою і ліпша узгодженість з кабелем.

Багатоелементні диполі

- використовують як частини більш складних антенних систем, наприклад у “ягі”, для підвищення спрямованості.

Часто виріб вкорочується, коли використовуються мобільні пристрої, компактні передавачі чи FPV-дрони. Адже тоді важливими є малі розміри виробу, при цьому працездатність антени зберігається.

Застосування дипольних антен у FPV-дронах

У FPV дронах дипольні антени часто застосовуються, адже мають просту будову, легкі та відрізняються стабільними характеристиками. Вони здатні забезпечити покриття у всіх напрямках у горизонтальній площини. А це важлива умова для польотів, під час постійної зміни напрямку дрона. Антена встановлюється на відеопередавач (VTX) чи приймач, щоб отримати постійний сигнал між пультом та дроном.

Вибір антени для дрона

Щоб зв’язок між дроном та пультом керування був якісним та працював на достатній відстані, важливо правильно вибрати антену. У дронах цінуються наступні характеристики:

• дальність;
• стабільний зв’язок;
• вага пристрою.

Якщо ви в пошуках варіанту з максимально дальнім польотом, то краще обрати лінійний диполь чи спрямовану антену. Вони будуть концентрувати сигнал у конкретному напрямку.

Якщо ж дрон буде літати у міських умовах, виконувати активні маневри, швидко змінювати положення, то варто вибрати антену з круговою поляризацією. Тоді втрати сигналу будуть мінімальними.

Ще важливе значення має вага, яку має антена для дрона. Якщо конструкція легка, то політ дрона буде довгим без підзарядки. І останнє, що варто врахувати - частотний діапазон. Він може бути - 2,4 ГГц чи 5,8 ГГц. Від його вибору залежить сумісність з пристроями та мінімізація перешкод.

Також виріб обирається, враховуючи частоту роботи, довжину та діаграму спрямованості. Імпеданс має збігатися з вашим передавачем. Обирайте міцну антену, яка стійка до вібрацій. Якщо вона вам потрібна для FPV-дрону, то важливою є компактність та легкість.

Чому важлива якісна антена

Від якісної антени залежить стабільність зв'язку, чіткість передачі сигналу. Такий виріб дозволяє впевнено користуватися обладнанням. Від нього залежить як дальність з’єднання, так і його надійність у різних умовах. Завдяки правильному вибору вдається уникати перешкод, втрат сигналу чи небажаних збоїв.

Якщо інвестувати в сучасне та перевірене обладнання, то у вас буде технічний пристрій, який стабільний, безпечний та зручний. Тоді результати вам будуть подобатися.

Саме такі якісні дипольні антени для FPV різних частот і розмірів ви можете купити в нашому інтернет-магазині за доступними цінами. Їх відразу можна використовувати. Вироби просто встановлюються на дрон і сприяють стабільному зв’язку.

Пропонуємо переглянути наш асортимент, щоб прийняти свідоме рішення. У нас є великий вибір різних пристроїв для виконання конкретних завдань. За дозволить вам зробити зв’язок по-правжньому надійним.
