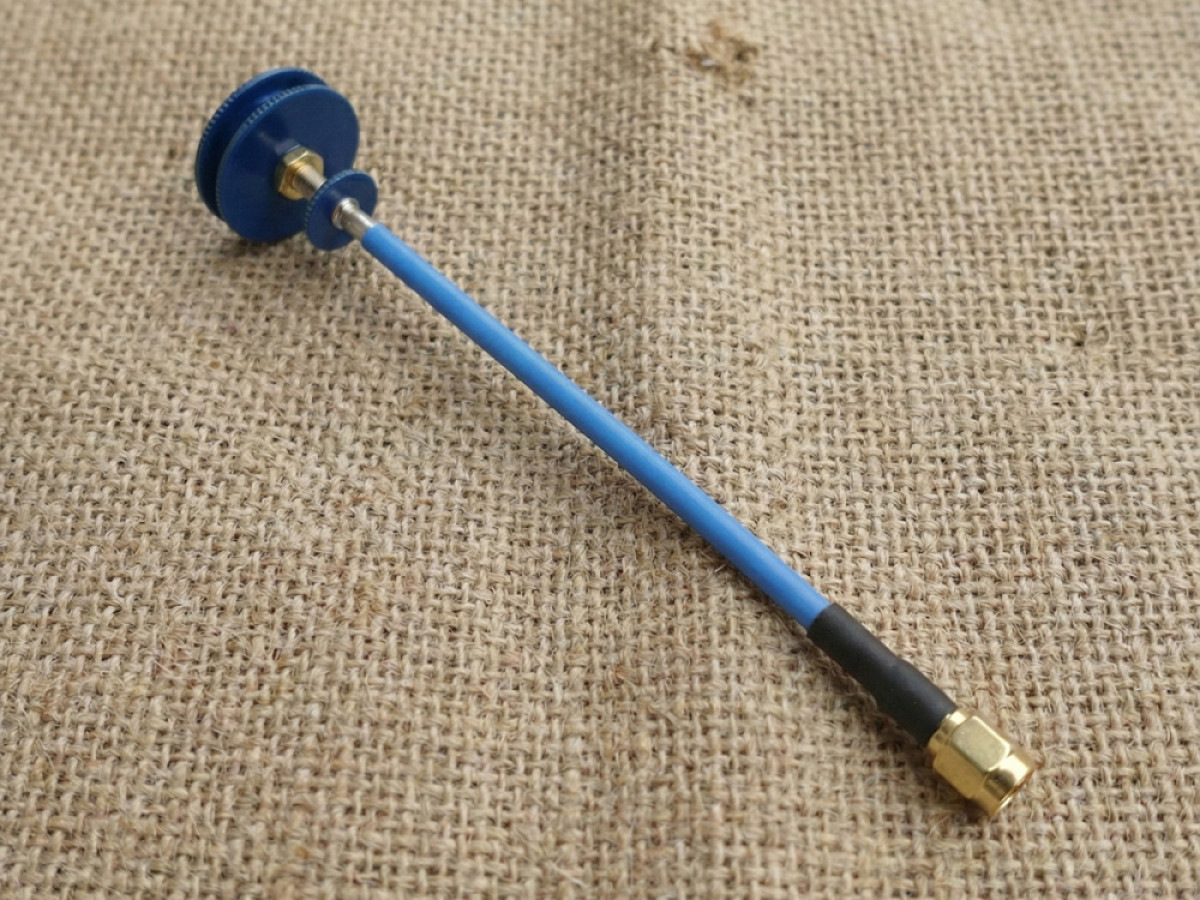

Що таке антена Pagoda та в чому її унікальність?

Якісна передача відео — важливий фактор, коли йдеться про швидкісні польоти. Для установки на гоночний квадрокоптер необхідно використовувати антени, які здатні долати великі навантаження і забезпечувати чітку прозорість ефіру. Антена Pagoda — це технічна революція у світі FPV. Вона змогла запропонувати такий рівень стабільності, який раніше був доступний тільки у дорогому промисловому сегменті. Тепер між пілотом та апаратом може бути справжній надійний зв’язок.

Історія створення антени: від дротів до текстоліту

Дротяні антени типу «конюшина» роками використовувалися пілотами. Їх робота була надійною, але на виробництво і збірку впливав людський фактор. Кожен дріт, який використовувався у пелюстках, потрібно було вигнути під ідеальним кутом. При цьому краплі припою повинні мати однакову вагу. Достатньо однієї похибки, щоб ефективність антени впала і почав перегріватися передавач.

Роль дисків та шарів у формуванні сигналу

Розробкою антени Pagoda займався інженер Маартен Баерт. Він намагався автоматизувати створення ідеального випромінювача. Ідея інженера була простою, але геніальною — примхливі дроти необхідно замінити на стабільний текстоліт. Плата — не лише основа конструкції, а й випромінюючий елемент.

Дріт не потрібно гнути вручну. Мідні доріжки складної форми наносять на текстолітові диски, використовуючи верстати з ЧПК. Кожен виріб має максимальну точність до мікронів, адже шари виготовлені промисловим методом. Тепер не потрібно перевіряти антену на спеціальному обладнанні — нею можна користуватися відразу, оскільки PCB-антена є максимально точним та надійним рішенням.

Принцип роботи друкованої антени Pagoda

В основі фізичного принципу роботи друкованої антени Pagoda лежить кругова поляризація. Її утворює фазовий зсув хвиль між шарами текстоліту. Рівномірність поля буде максимальною завдяки такій багаторівневій структурі. Тому сигнал може впевнено проходити крізь перешкоди.

Чисте зображення при ідеальному осьовому коефіцієнті

Осьовий коефіцієнт (axial ratio) — найбільш важливий параметр кожної антени з круговою поляризацією. Цей показник дає зрозуміти, наскільки хвиля, що передається, є «круглою». Pagoda має axial ratio, близький до ідеалу. На практиці це має велике значення, адже пристрій може набагато краще відсікати сигнали, які мають протилежну поляризацію.

Ефект у реальних умовах: Польоти у бетонних будівлях або занедбаних ангарах призводять до того, що поляризація відбитих від стін радіохвиль змінюється. Антена Pagoda ігноруватиме ці відбиті хвилі, тому пілот бачить тільки прямий сигнал. Результатом є ідеально чітке зображення без статичних смуг та «подвоєння» картинки.

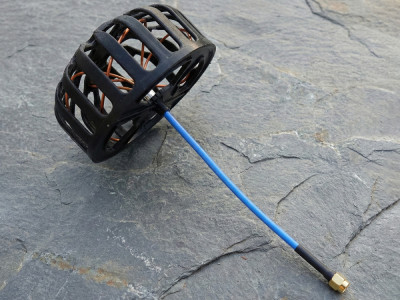

Порівняння з класичними антенами Конюшинами

Конюшина і Pagoda мають однакову мету — забезпечення якісного відеолінка. Але у практичному використанні вони мають помітні відмінності. Конюшина є класикою, а ось Pagoda — інженерним стандартом стійкості.

Плюси та мінуси використання антени Pagoda на дроні

Основна перевага — неймовірна живучість. Pagoda має жорсткі текстолітові диски, які витримують удари без деформації. Тому це рішення підходить для сфер, в яких падіння є нормою. Дротяна пелюстка конюшини зазвичай не витримує таких ударів.

Завдяки компактності антени Pagoda її можна легко поєднати з сучасними рамами, в яких важливий кожен міліметр. Якщо FPV-система з Pagoda правильно зібрана, то у вас з’являється аеродинамічний захищений дрон. Єдиним умовним недоліком є трохи більша вага порівняно з ультралегкими дротяними рішеннями через використання кількох шарів текстоліту.

Сучасні рішення для якісного зв'язку

Якщо для вас важливі передбачуваність та надійність, то антена Pagoda — чудове рішення. Вона ідеально продумана та ефективна. Передача сигналу разом з нею виходить на новий рівень. Промислова точність пристрою та стабільні характеристики дозволяють використовувати його професійним гонщикам та цінителям дальніх польотів.

Щоб інвестувати у безпечність літального апарата, варто перейти на антену Pagoda. Це гарантія стабільного відеозв’язку у критичні моменти під час виконання складних маневрів чи появи перешкод.
