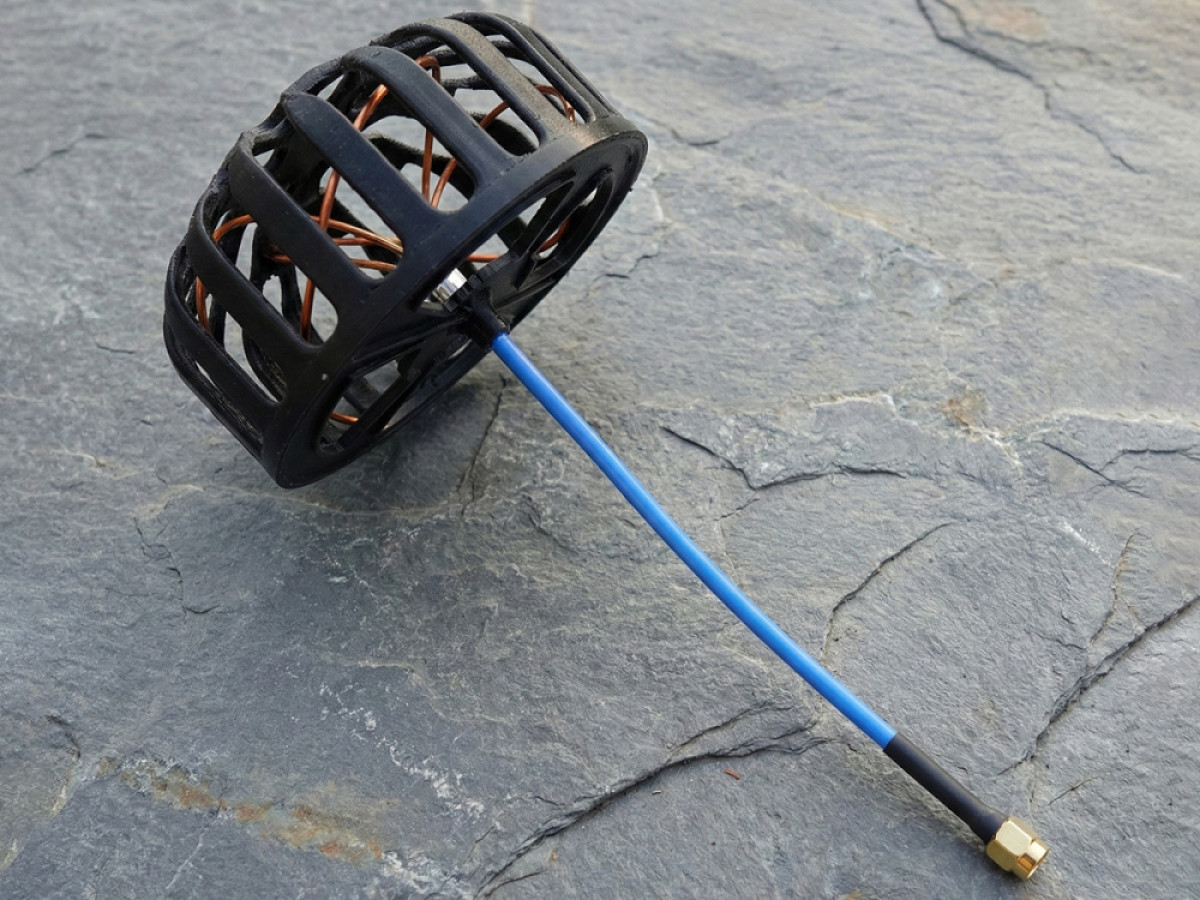

Антена Конюшина: золотий стандарт FPV польотів

Безпілотні технології постійно розвиваються. Якісний відеозв’язок — пріоритетне питання для кожного пілота. Якщо на екрані є затримка чи перешкоди, це інколи призводить до втрати дорогого апарату. Тому знайшлося рішення, яке стало фундаментом для стабільності польотів — антена Конюшина (Clover). Вона повністю змінила процес взаємодії дрона з радіоефіром.

Конструктивні особливості антени типу Clover

Не варто вважати, що антена FPV — лише частина дрону для випромінювання енергії. Адже коли йдеться про FPV з використанням високих частот, важливим є кожен міліметр. Антена конюшина має конструкцію, яка створена в результаті математичного моделювання. Тому вона позбавлена недоліку багатьох лінійних антен, коли створюється ефект поляризаційної невідповідності. Ця проблема вирішується завдяки особливій фізиці конструкції.

Як форма пелюсток впливає на сигнал?

Є декілька елементів, на яких заснована будова антени. У всіх дротяних пелюсток вигин чітко розрахований. Завдяки цій формі створюється кругова поляризація. Хвиля апарату буде «закручуватися» у просторі, подібно до штопора.

У такого сигналу є здатність краще відсікати «луну», тобто ті хвилі, які відбиваються від землі чи стін і утворюють перешкоду при накладанні. А під час того, як дрон робить різку петлю або крен, завдяки круговій поляризації пристрій забезпечує постійний зв’язок. На це не впливає орієнтація приладу в просторі.

Пелюстки мають вивірену жорстку геометрію, яка зводить до мінімуму вплив механічної вібрації корпусу дрона. Це важливий момент під час використання потужних гоночних квадрокоптерів. Збільшення радіусу польоту відбувається завдяки чистоті і якості передачі сигналу, а не лише потужності.

Значення кількості пелюсток антени Конюшина

Професіонали ділять конюшину на 2 категорії, дивлячись на кількість випромінюючих елементів. Адже фізичні властивості антени змінюються при додаванні кожної пелюстки. Також це впливає на метод розповсюдження радіохвиль і опір. Зараз користуються комбінованим підходом, коли на різні частини системи встановлюють різні типи антен.

Cloverleaf чи Skew-Planar: що і куди ставити

Для ефективної роботи системи важливо знати, яка різниця є між передавальною та приймальною стороною:

Трилисник (3 пелюстки)

Використовується часто для відеопередавача дрона (Cloverleaf). Основною причиною є баланс між ефективною роботою та вагою. Трилисники відрізняються малою масою та низьким аеродинамічним опором, тому не зміщують центр ваги коптера. Вони сприяють рівномірному випромінюванню енергії навколо себе — чудове рішення для динамічних польотів.

Чотирилисник (4 пелюстки)

Інша назва — Skew-Planar Wheel (зазвичай на приймачі). Він відрізняється складнішою конструкцією. Завдяки кожній додатковій пелюстці сигнал вловлюється краще, особливо той, що надходить під складними кутами. Перевагою моделі є однорідність діаграми спрямованості. Тому антена має мінімум «мертвих зон» навколо себе.

Порада профі: Ідеальний варіант, який дозволяє отримати чистий відеоряд, незважаючи на велику відстань — використовувати схему «3 пелюстки на борту + 4 пелюстки на шоломі/окулярах».

Переваги та вразливі місця Конюшини

У кожного точного пристрою є свої особливості. Завжди складністю для розробників є крихка конструкція дротів.

Так як від точного вигину пелюсток залежить результат, то коли вони деформуються при падінні, антена пошкоджується. Починає різко падати дальність передачі, а пристрій гріється, що може призвести до виходу з ладу відеопередавача.

Обираємо надійний варіант для вашого дрона

Сучасний підхід дозволяє вирішити проблеми з крихкістю. У більшості сьогоднішніх якісних антен для FPV є відповідний захисний купол. Його виготовляють з радіопрозорого полікарбонату. Завдяки такому пластиковому захисту внутрішні елементи захищені від ударів об перешкоди під час жорсткої посадки. Зовнішній вигляд нагадує гриб, але внутрішня частина представляє собою високоефективну конюшину.

Коли вибираєте антену, звертайте особливу увагу на наступне:

• Якість пайки — надійне закріплення пелюсток на центральній жилі.
• Матеріал коаксіального кабелю — важлива гнучкість і можливість надійно тримати форму одночасно.
• Відповідність роз'ємів — перевірка типу підключення (SMA або RP-SMA) для уникнення пошкодження апарату.

Інвестиція у якісний пристрій дозволить вам бути впевненими у кожному русі стіка на пульті керування. І йдеться не просто про дріт у пластику. Лише правильне обладнання здатне перетворити політ на справжню насолоду від свободи та швидкості, а не на боротьбу за стабільний кадр.
