VRX Плата перемикання відеоканалів – це спеціалізований пристрій, який дозволяє переключатися між різними відеоканалами у безпілотних системах. Вона використовує кілька каналів для отримання відеосигналу і дає можливість вибирати потрібний канал для стабільного та безперебійного прийому відео.

VRX плата перемикання відеоканалів ідеально підходить для використання в FPV дронах, де стабільний відеосигнал має критичне значення. Вона допомагає швидко переключатися між каналами, що важливо при польотах в зонах з високим рівнем інтерференції, таких як змагання або зйомки на великих відстанях.

Забезпечте якісний відеосигнал з VRX платою перемикання каналів – стабільність і надійність у кожному польоті!

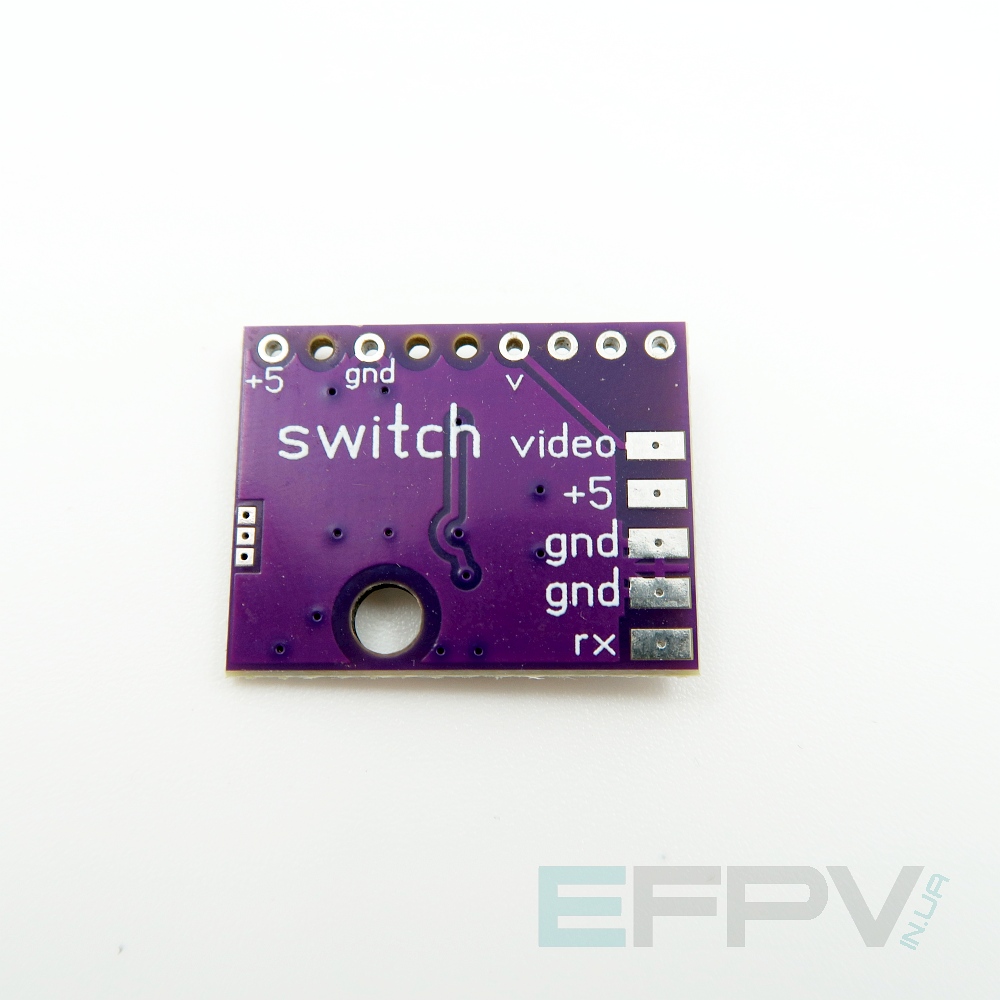

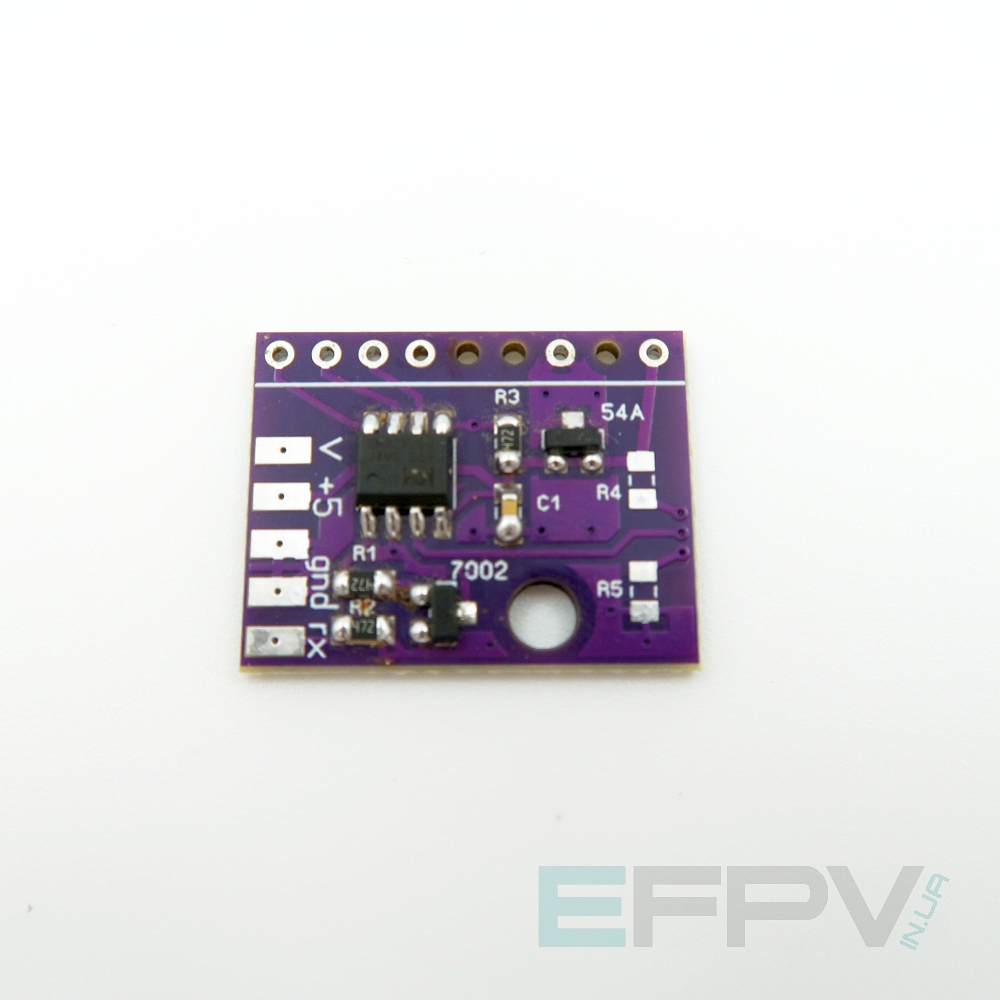

Плата керування відео каналами VRX Foxeer Wildfire та Skyzone Steadyview X

Підключення до приймача за пінами 1в1.
Приймач може бути заживлений через плату або навпаки плата від приймача.

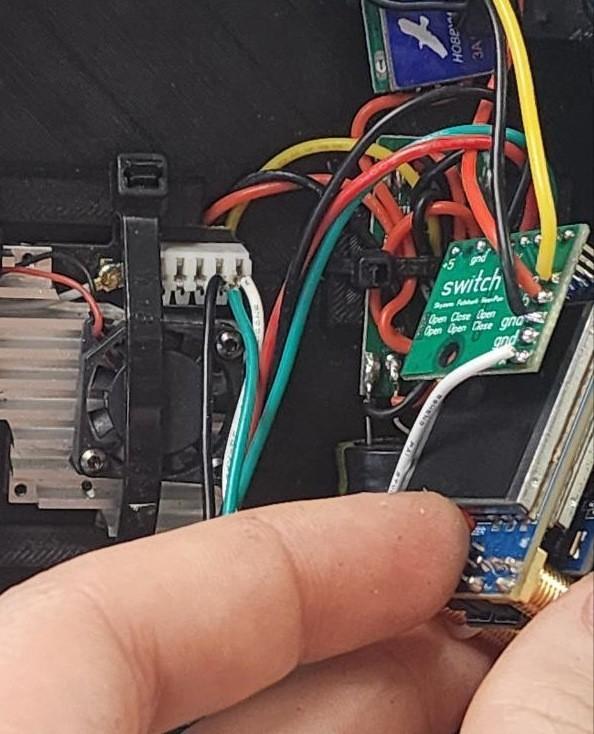

Спосіб підключення сигналу CRSF при використанні наземної станції зв'язку

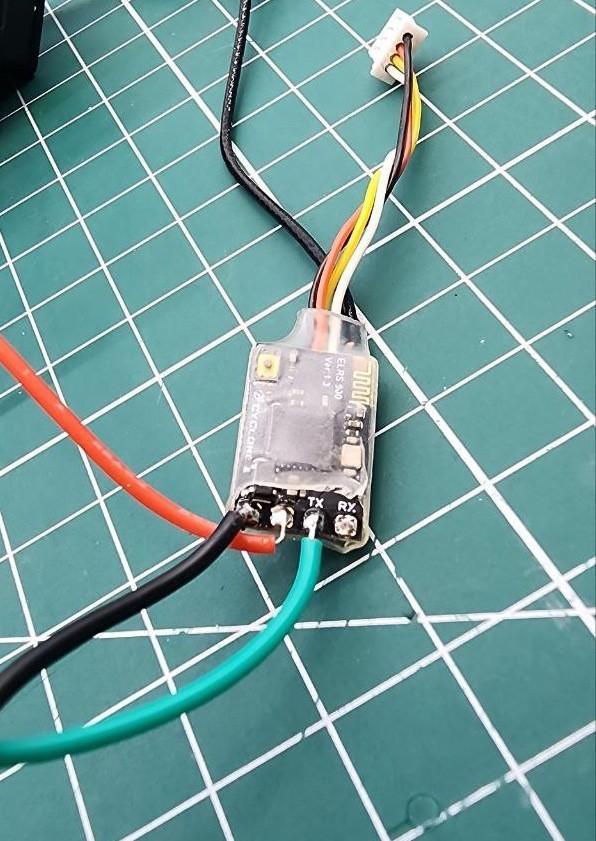

Або при підключенні до окремого приймача ELRS\TBS

Налаштування (на прикладі Foxeer Wildfire)

Розберемо приклад, де потрібно встановити перемикання між 1, 5 і 8 каналом активного Band.

Примітка: Це може бути будь-який Band. Якщо попередньо увійти в режим фаворитів, перемикання відбуватиметься між доданими каналами. Потрібно використовувати значення 1910, 1920, 1930.

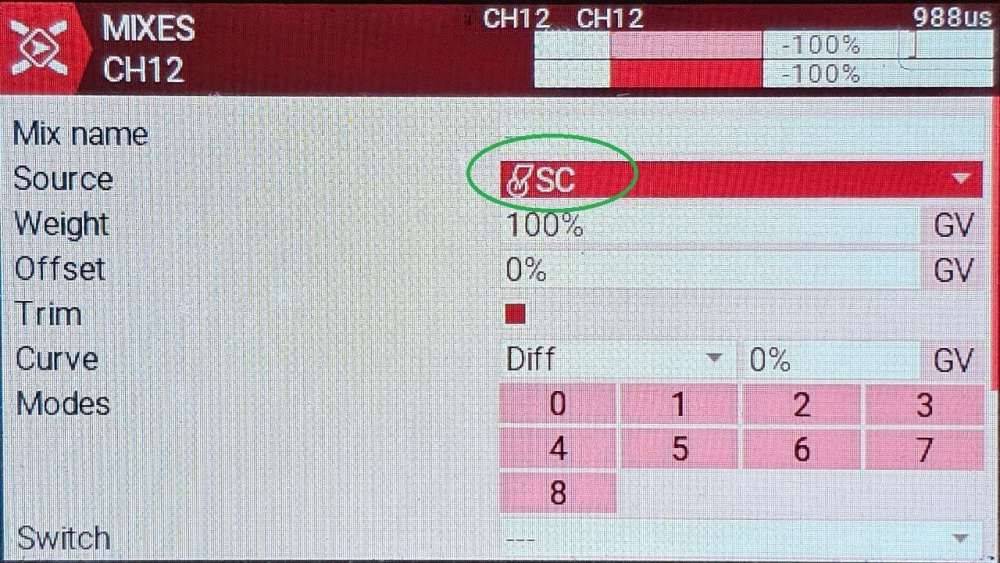

Крок 1. Налаштування тумблера (Mixes)

Призначення каналу: Обираємо тумблер пульта (наприклад, SC) та призначаємо його на 12 канал у розділі Mixes пульта.

Крок 2. Налаштування виходів (Outputs)

Переходимо у режим Outputs.

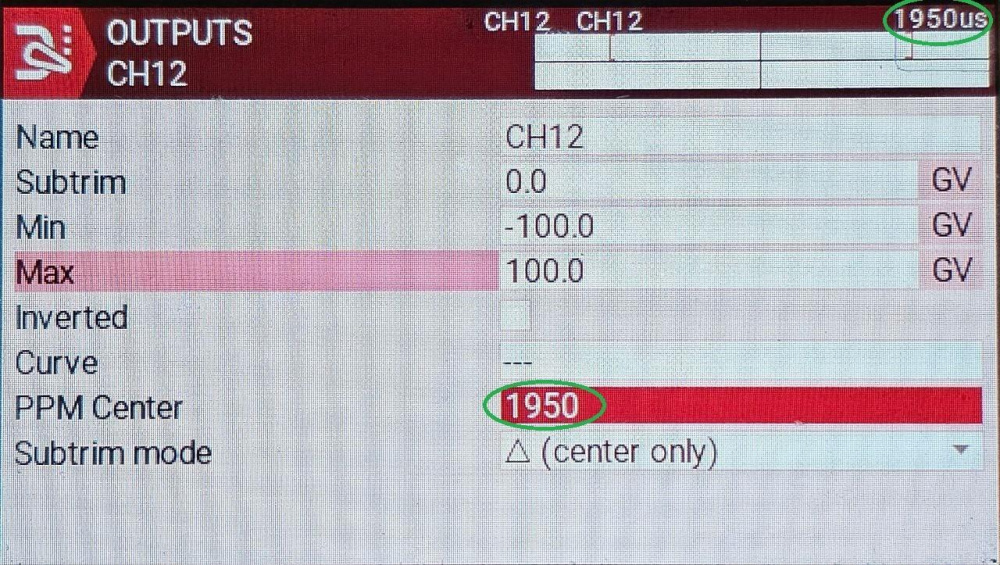

Середній канал (5-й): Призначаємо значення PPM Center 1950 (див. таблицю).

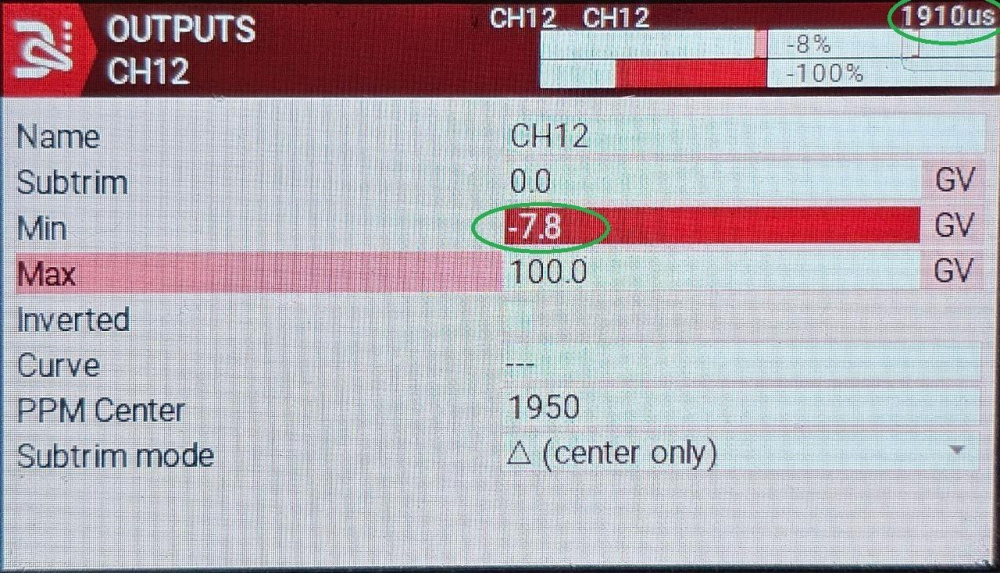

Нижній канал (1-й): Встановити негативне зміщення (-7.8), щоб отримати значення 1910 мкс.

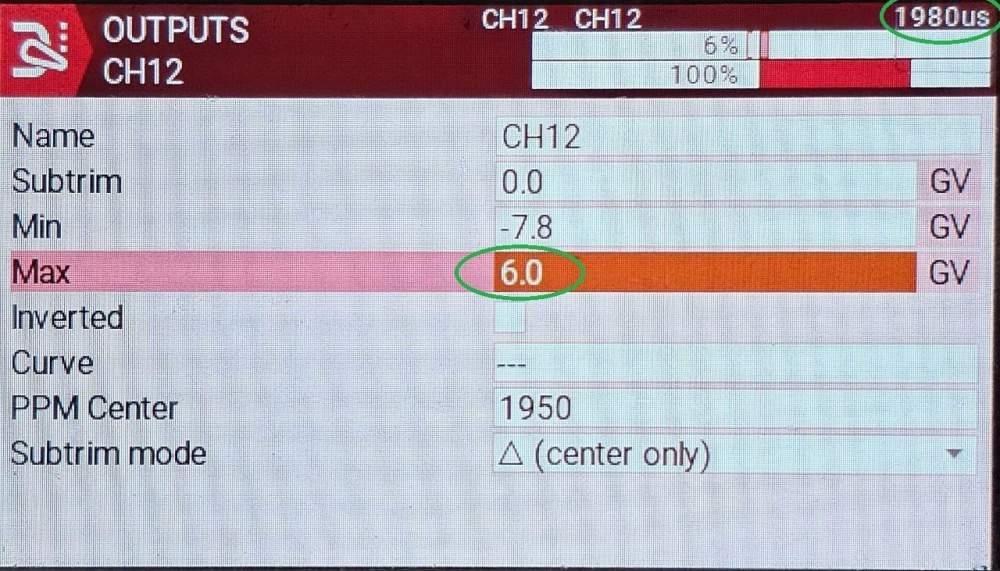

Верхній канал (8-й): Встановити позитивне зміщення (+6.0), щоб отримати значення 1980 мкс.

У такому випадку одним тумблером можна переключитися між трьома будь-якими каналами.

Важливо про антени

При перемиканні між далеко розташованими по частоті каналами врахуйте, що антена VTX дрона може не коректно підтримувати таку частоту.

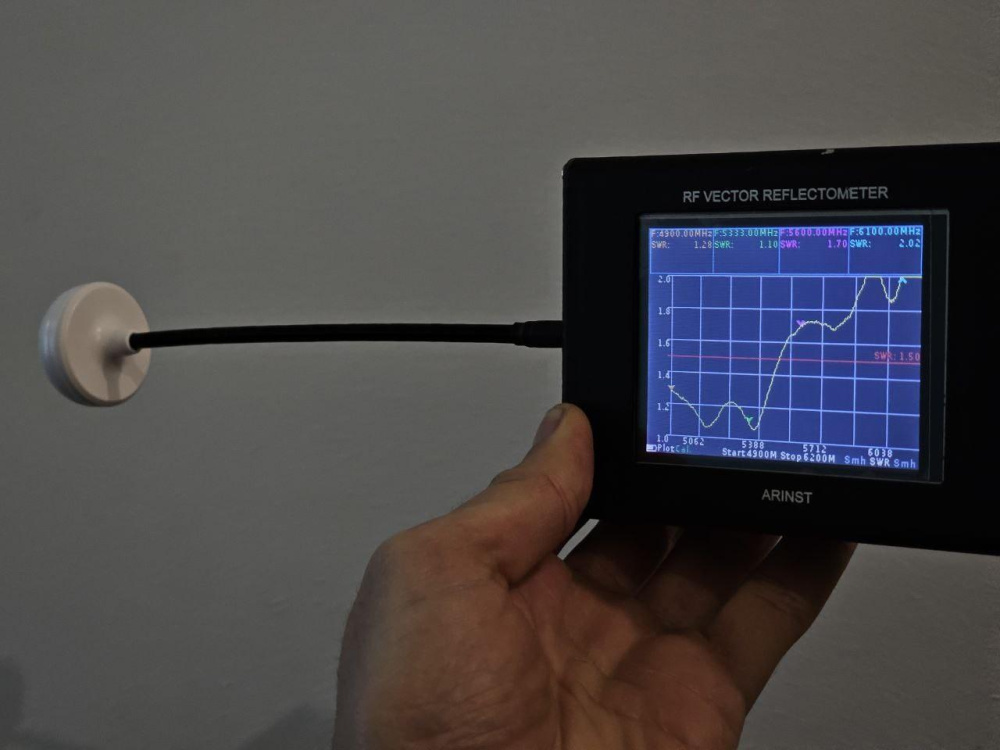

На різних частотах найкраще працюють антени типу Clover (Конюшина). Вони можуть одночасно підтримувати частоти від 5.0 до 5.6 ГГц (іноді до 5.8 ГГц).

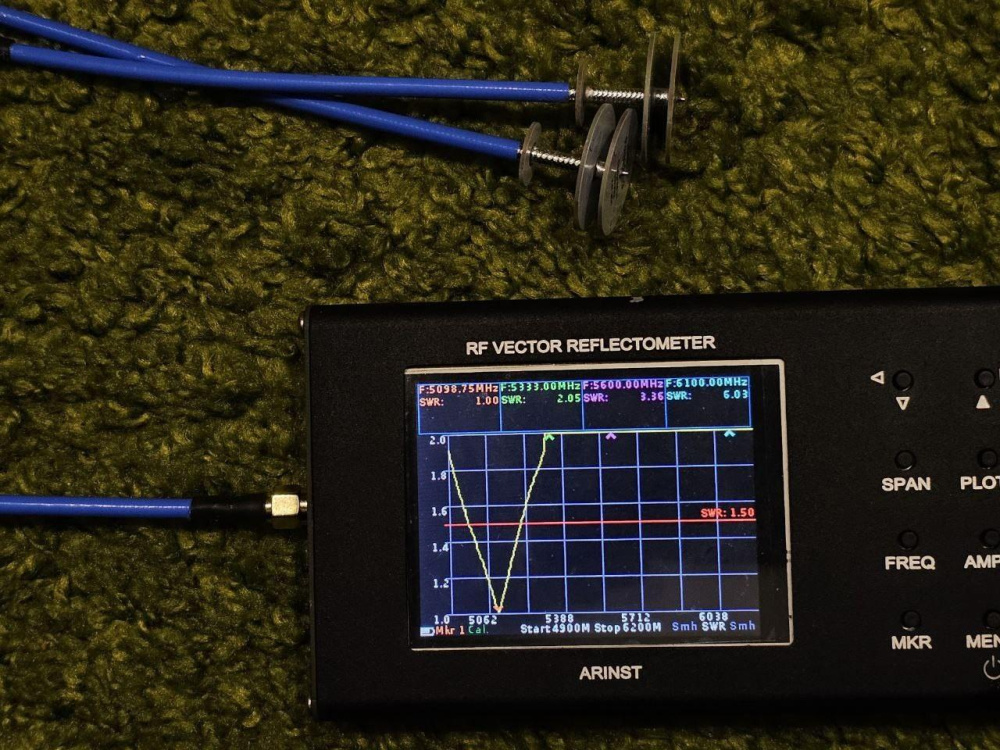

Антени типу Pagoda / Lollipop найчастіше мають хороше КСВ тільки на якійсь конкретній частоті і можуть працювати гірше при широкому діапазоні перемикання.
