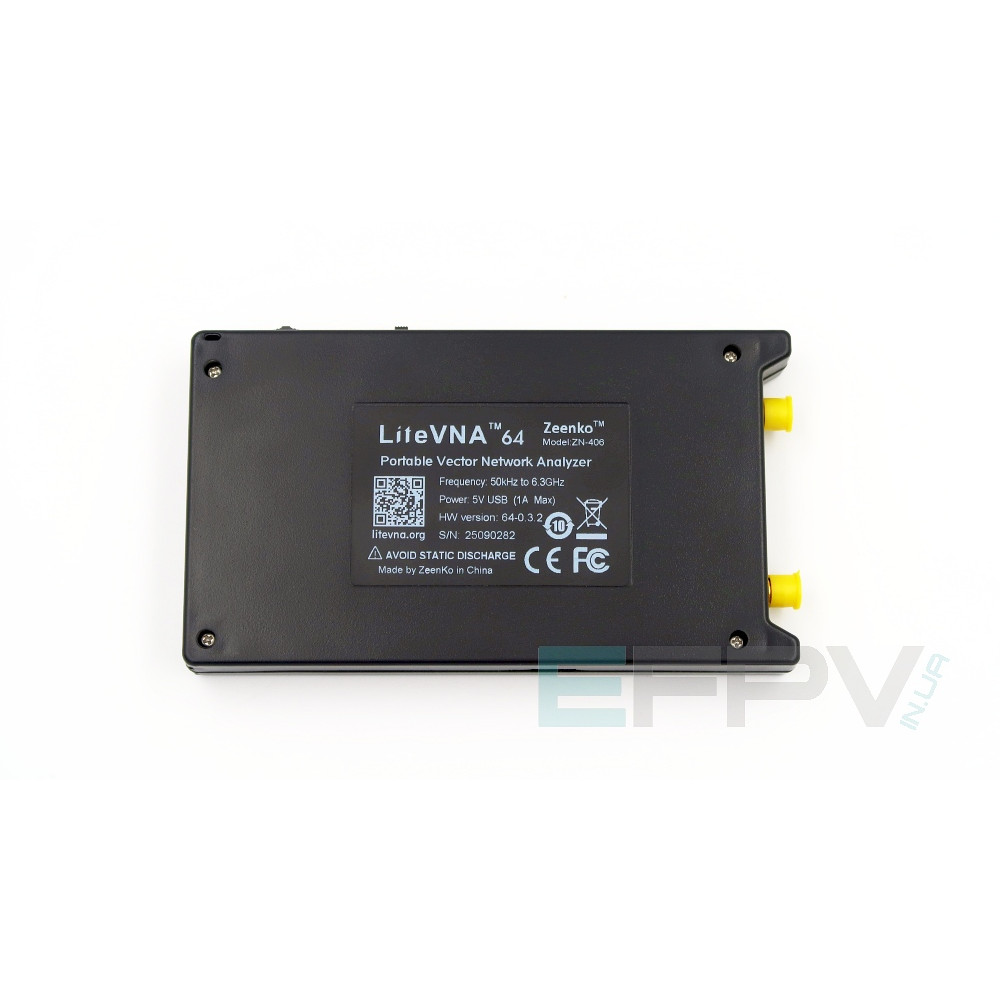

Портативний векторний аналізатор спектра LiteVNA 64 (50 кГц–6,3 ГГц)

Перед першим використанням необхідно підтягнути гайку на роз'ємі!

LiteVNA 64 — це компактний векторний аналізатор із широким частотним діапазоном, призначений для налаштування антен, фільтрів, дослідження АЧХ та ФЧХ резонансних контурів, а також вимірювання амплітуди та коефіцієнта стоячої хвилі (SWR).

Прилад є вдосконаленою версією популярних NanoVNA та SAA2. Для зменшення енергоспоживання та розмірів у LiteVNA застосовано один змішувач, що дозволяє виконувати вимірювання S11 і S21 за допомогою внутрішнього ВЧ-комутатора. Також аналізатор підтримує TDR і DTF-вимірювання, які здійснюються шляхом IFFT-обчислень.

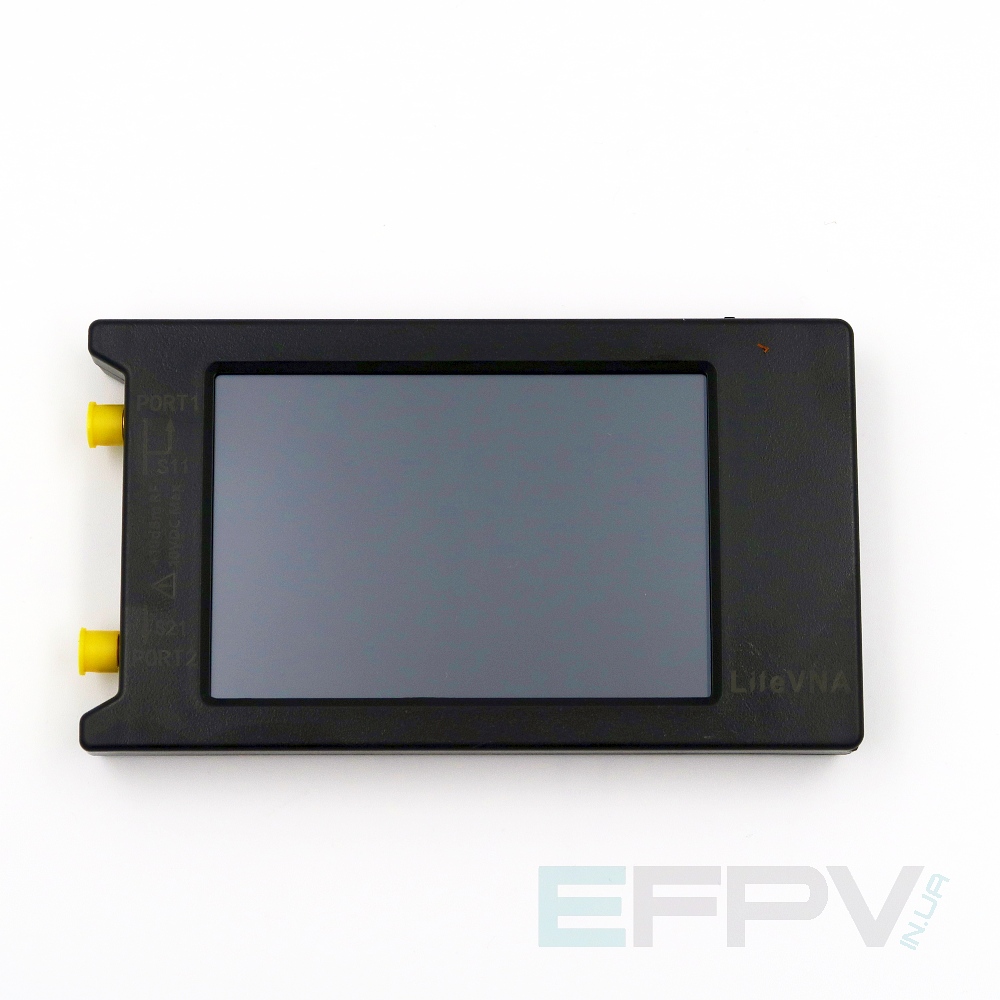

Модель оснащена сенсорним дисплеєм діагоналлю 3,95", здатним відображати результати у 10–1001 точках. Всередині пристрою встановлено акумулятор на 2000 мА·год, а для розширення можливостей керування його можна під’єднати до смартфона або комп’ютера під керуванням Android. Крім цього, аналізатор має слот для MicroSD-карт, що дозволяє зберігати дані вимірювань та скриншоти прямо в польових умовах.
Основний вимірювальний діапазон LiteVNA становить до 6,3 ГГц, проте пристрій підтримує  налаштування та проведення вимірювань до 7,5 ГГц (для розширених експериментальних або спеціалізованих застосувань).

Завдяки робочому діапазону до 6,3 ГГц LiteVNA підходить для радіоаматорських задач, IoT-проєктів і тестування обладнання в діапазоні 5 ГГц, включно з сучасними технологіями Wi-Fi та передачею відеосигналу на частоті 5,8 ГГц.

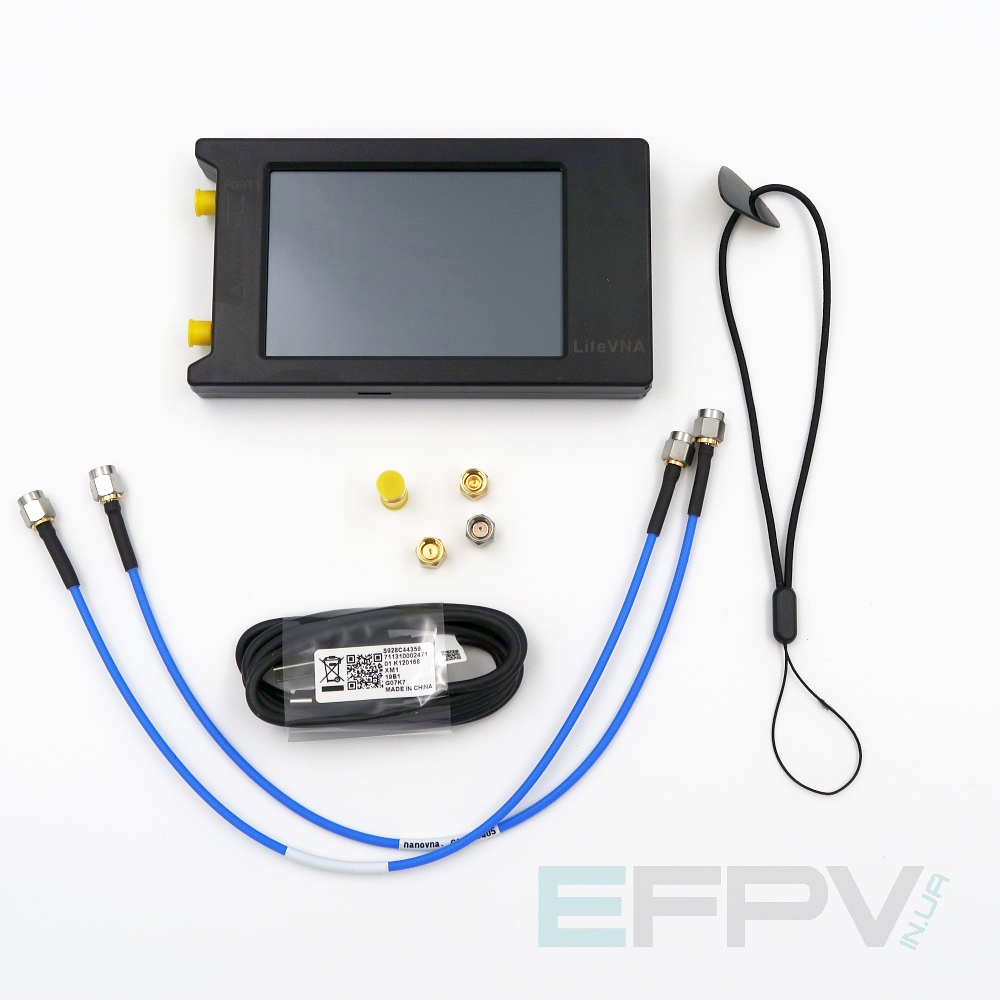

Комплектація:

1 х LiteVNA 64

1 х кабель USB-C

2 x SS405 кабелю довжиною 30 см з роз’ємами SMA
1 x SMA перехідник гніздо-гніздо

1 х калібрувальний стандарт SMA Short

1 х калібрувальний стандарт SMA Load

1 х калібрувальний стандарт SMA Open
